MANUAL DE INSTALAÇÃO

CUBAS ZHEN HOME

Versão: 1.1 | Data: Janeiro 2024 | Autor: Zhen Home

SUMÁRIO

3. Ferramentas e Materiais Necessários

4. Passo a Passo da Instalação

5. Cuidados e Manutenção

6. Garantia e Suporte

3.⁠ ⁠FERRAMENTAS E MATERIAIS NECESSÁRIOS

Ferramentas

• Panos macios para limpeza

• Luvas de proteção

• Óculos de segurança

Materiais

• Silicone PU Transparente ou colorido

• Produto de limpeza neutro

• Rejunte (opcional, para acabamento)

• Álcool isopropílico para limpeza final

Preparação do Local

Antes de iniciar a instalação, certifique-se de que:

• A bancada esteja nivelada e com capacidade de suporte adequada

• O local tenha boa iluminação para execução dos trabalhos

• Todas as ferramentas e materiais estejam disponíveis

• O ambiente esteja limpo e organizado

4.⁠ ⁠PASSO A PASSO DA INSTALAÇÃO

PASSO 1: LIMPEZA DA CUBA

A primeira etapa consiste na limpeza completa da cuba de concreto. Este processo é essencial para remover qualquer resíduo de fabricação, poeira ou contaminantes que possam interferir na aderência do silicone.

Procedimento:

• Utilize luvas de proteção durante todo o processo

• Aplique produto de limpeza neutro em toda a superfície da cuba

• Realize movimentos circulares suaves com pano macio

• Preste atenção especial à área do ralo

• Enxágue abundantemente com água limpa

• Seque completamente com panos secos e limpos

PASSO 2: LIMPEZA DA BANCADA

A superfície da bancada onde a cuba será instalada deve estar impecavelmente limpa e nivelada.

Procedimento:

• Remova todos os objetos da área de instalação

• Limpe a superfície com produto apropriado para o material

• Verifique o nivelamento da bancada com nível de bolha

• Passe um pano com álcool isopropílico para limpeza final

PASSO 3: APLICAÇÃO DE SILICONE PU NA VÁLVULA

A vedação adequada entre a válvula e o ralo da cuba é crucial para prevenir vazamentos.

ATENCAO NAO APERTAR A VALVULA COM FERRAMENTAS ULTILIZA APENAS O PERTO MANUAL.

(Uma das caracteristicas do concreto é sua movimentação, com o perto da valvula este movimento é interropido o que é a causa de trincas e fissuras em direção ao centro da cuba. Ocacionando a perda da GARANTIA do produto.)

Procedimento:

• Corte o bico da bisnaga de silicone em ângulo de 45 graus

• Posicione a válvula no furo da cuba

• Aplique cordão contínuo de silicone ao redor da interface

• Remova o excesso com espátula ou dedo umedecido com alcool.

• Certifique-se do alinhamento correto da válvula

PASSO 4: APLICAÇÃO DE SILICONE PU NA BASE

A aplicação de silicone PU na base da cuba é fundamental para criar vedação eficaz.

Procedimento:

• Vire a cuba cuidadosamente, expondo a base inferior

• Aplique cordão contínuo de silicone ao redor do perímetro

• Mantenha distância de 5mm da borda externa

• Garanta espessura uniforme de 8 a 10mm de diâmetro

• Certifique-se de que o cordão seja contínuo

PASSO 5: COLAGEM DA CUBA

O posicionamento da cuba na bancada é uma etapa crítica que requer precisão.

Procedimento:

• Posicione cuidadosamente a cuba sobre a bancada

• Alinhe com o furo de drenagem previamente preparado

• Abaixe a cuba lentamente sobre o silicone pu aplicado

• Aplique pressão uniforme sobre toda a superfície

• Mantenha pressão por alguns minutos

• Verifique alinhamento e nivelamento

PASSO 6: FIXAÇÃO DA VÁLVULA

A fixação adequada da válvula garante a vedação do sistema de drenagem.

Procedimento:

• Acesse a parte inferior da bancada

• Aperte a porca da válvula no sentido horário somente com a mão.

• Fixe firmemente bancada, cuba e válvula como conjunto único

• Aperte firmemente, mas sem excessos como as peças seram colados nao tem a necessidade de usar alicates, chaves de cano ou ferramentas. Apenas o aperto manual com firmeza ja garante a total vedaçāo.

Garantindo a movimentacao das peças, visto que o concreto tem como caracteristica fisica a movimentaçāo mecanica.

• Verifique se a válvula está nivelada e alinhada

PASSO 7: CALAFETAÇÃO E ACABAMENTO

A calafetação das bordas proporciona acabamento profissional.

Procedimento:

• Aplique cordão fino de silicone ou rejunte nas bordas

• Utilize o dedo umedecido em Alcool para alisar.

• Preencha completamente fendas entre cuba e bancada

• Remova excesso antes do início da cura use alcool para um acabamento mais liso.

• Trabalhe rapidamente com silicone

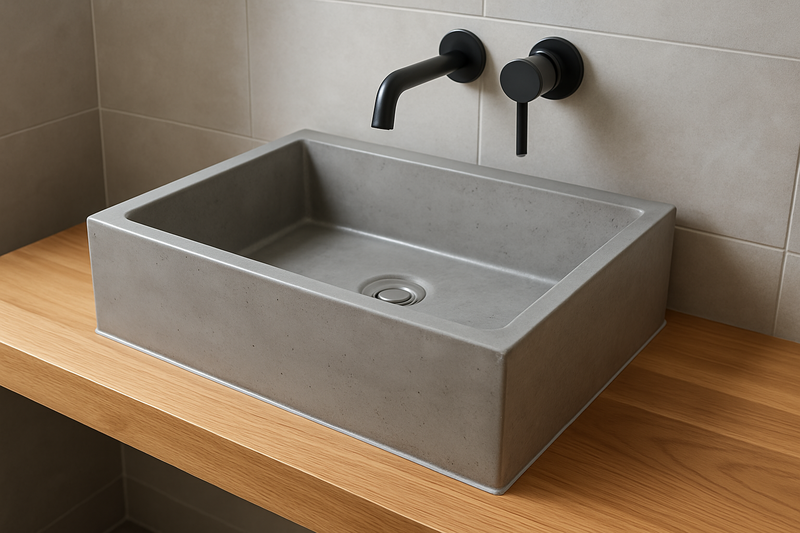

PASSO 8: CURA E FINALIZAÇÃO

A etapa final envolve o período de cura do silicone.

Procedimento:

• Aguarde 24 horas para cura completa do silicone

• Evite movimento ou pressão sobre a cuba

• Não utilize água até cura completa Mantenha ambiente bem ventilado

• Use um Hidrofugante incolor Zhen Home ou Cera Incolor Zhen Home para melhor impermeabilização e concervação da cuba. (resinas e outros impermeabilizantes podem ser utilizados. Atente se de conferir com fabricante dos mesmos se podera modificar a cor da cuba.)

• Realize teste de vedação após 24 horas

5.⁠ ⁠CUIDADOS E MANUTENÇÃO

Limpeza Diária

Produtos Recomendados:

• Utilize apenas sabão neutro diluído em água morna

• Evite produtos abrasivos, ácidos ou alcalinos

• Detergentes neutros para louças são ideais

Técnica de Limpeza:

• Aplique solução com pano macio ou esponja não abrasiva

• Realize movimentos circulares suaves

• Enxágue abundantemente com água limpa

• Seque com pano macio para evitar manchas

Manutenção Preventiva

Renovação da Vedação:

• Renove vedação de silicone a cada 2-3 anos

• Renove o Hidrofugante a cada 3 meses para obter uma cuba por muitos anos.

Cuidados Especiais

Proteção contra Impactos:

• Evite impactos diretos com objetos pesados ou ponteagudos.

• Cuidado com quedas de objetos metálicos

Controle de Temperatura:

• Evite choques térmicos extremos

• Não despeje água muito quente diretamente

Prevenção de Manchas:

• Limpe imediatamente derramamentos

• Atenção especial a cosméticos e medicamentos

6.⁠ ⁠GARANTIA E SUPORTE

Condições de Garantia

• Período: 3 meses a partir da data de Entrega

• Cobertura: Defeitos de fabricação, rachaduras estruturais

• Exclusões: Instalação inadequada, uso impróprio, impactos entre outros.

Informações de Contato

ZHEN HOME

• Endereço: R. Adolfo Schiller, 61 - Figueira, Gaspar/SC - CEP: 89110-516

• Telefone: (34) 92002-0958

• Suporte Técnico: Segunda a sexta, das 9h às 17h

• E-mail: [email protected]

Certificações e Normas

Este produto atende às normas brasileiras de qualidade e segurança para produtos sanitários, seguindo diretrizes da ABNT.

Normas Aplicáveis:

• NBR 15097: Aparelhos sanitários de material cerâmico

• NBR 15491: Sistemas prediais de água fria e água quente

• NBR 8160: Sistemas prediais de esgoto sanitário

CONSIDERAÇÕES FINAIS

A instalação adequada de uma cuba de concreto requer atenção aos detalhes e seguimento rigoroso dos procedimentos descritos. Quando corretamente instalada e mantida, uma cuba de concreto oferece durabilidade excepcional e beleza duradoura.

Recomendamos que a instalação seja realizada por profissionais qualificados, especialmente em casos de dúvidas sobre os procedimentos.

Agradecemos pela escolha dos produtos Zhen Home e desejamos muitos anos de satisfação com sua nova cuba de concreto.
